Da ich im Internet bisher nur sehr wenige Informationen über den Soyo M4 Pro finden konnte, hier eine kleine Vorstellung. Der Mini PC hat folgende Spezifikationen:

• Intel N150 CPU
• 16 GiB RAM (SODIMM DDR4 3200Mhz von Mougul)
• 512 GiB m.2 SATA SSD (Aosenke AS500 m.2-2280)
• RealTek RTL-8169 Gigabit Ethernet
• RealTek RTL8852BE 802.11ax Wifi6/Bluetooth
• 4 USB-A
• 2x USB-C
• 2x HDMI
• 1x 3,5mm Klinke (vorn)

Wichtig zu wissen ist, dass m.2-SATA-SSDs nicht unterstüzt werden, dazu komme ich aber später nochmal.

Hier ist die komplette Ausgabe von lspci:

00:00.0 Host bridge: Intel Corporation Device 461c
00:02.0 VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics]
00:04.0 Signal processing controller: Intel Corporation Alder Lake Innovation Platform Framework Processor Participant
00:08.0 System peripheral: Intel Corporation Device 467e
00:0a.0 Signal processing controller: Intel Corporation Platform Monitoring Technology (rev 01)
00:0d.0 USB controller: Intel Corporation Alder Lake-N Thunderbolt 4 USB Controller
00:14.0 USB controller: Intel Corporation Alder Lake-N PCH USB 3.2 xHCI Host Controller
00:14.2 RAM memory: Intel Corporation Alder Lake-N PCH Shared SRAM
00:15.0 Serial bus controller: Intel Corporation Device 54e8
00:15.1 Serial bus controller: Intel Corporation Device 54e9
00:15.2 Serial bus controller: Intel Corporation Device 54ea
00:15.3 Serial bus controller: Intel Corporation Device 54eb
00:16.0 Communication controller: Intel Corporation Alder Lake-N PCH HECI Controller
00:19.0 Serial bus controller: Intel Corporation Device 54c5
00:19.1 Serial bus controller: Intel Corporation Device 54c6
00:1a.0 SD Host controller: Intel Corporation Device 54c4
00:1c.0 PCI bridge: Intel Corporation Device 54bb
00:1c.6 PCI bridge: Intel Corporation Alder Lake-N PCI Express Root Port
00:1d.0 PCI bridge: Intel Corporation Alder Lake-N PCI Express Root Port
00:1e.0 Communication controller: Intel Corporation Alder Lake-N Serial IO UART Host Controller
00:1e.2 Serial bus controller: Intel Corporation Device 54aa
00:1e.3 Serial bus controller: Intel Corporation Device 54ab
00:1f.0 ISA bridge: Intel Corporation Alder Lake-N PCH eSPI Controller
00:1f.3 Multimedia audio controller: Intel Corporation Alder Lake-N PCH High Definition Audio Controller
00:1f.4 SMBus: Intel Corporation Alder Lake-N SMBus
00:1f.5 Serial bus controller: Intel Corporation Alder Lake-N SPI (flash) Controller
01:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)
02:00.0 Network controller: Realtek Semiconductor Co., Ltd. RTL8852BE PCIe 802.11ax Wireless Network Controller
03:00.0 Non-Volatile memory controller: MAXIO Technology (Hangzhou) Ltd. NVMe SSD Controller MAP1202 (rev 01)

Unboxing

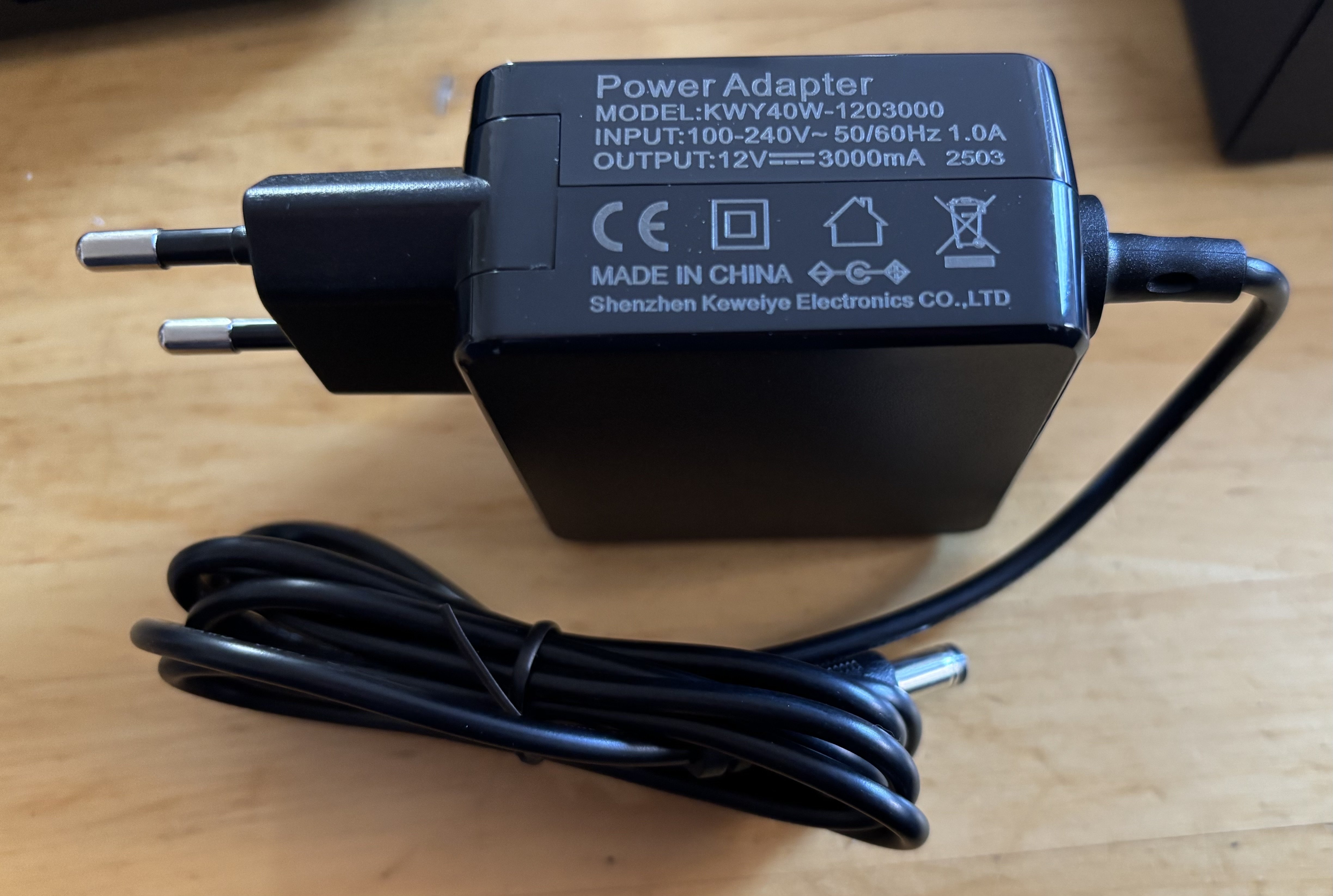

Der Mini PC kommt in einer schicken schwarzen Kiste und ist gut verpackt. Mit dabei ist ein Netzteil mit 12V und 3A, also 36W. Leider handelt es sich noch nicht um ein USB-C-Netzteil, sondern um einen Hohlstecker ("barrel plug").

Die Innereien

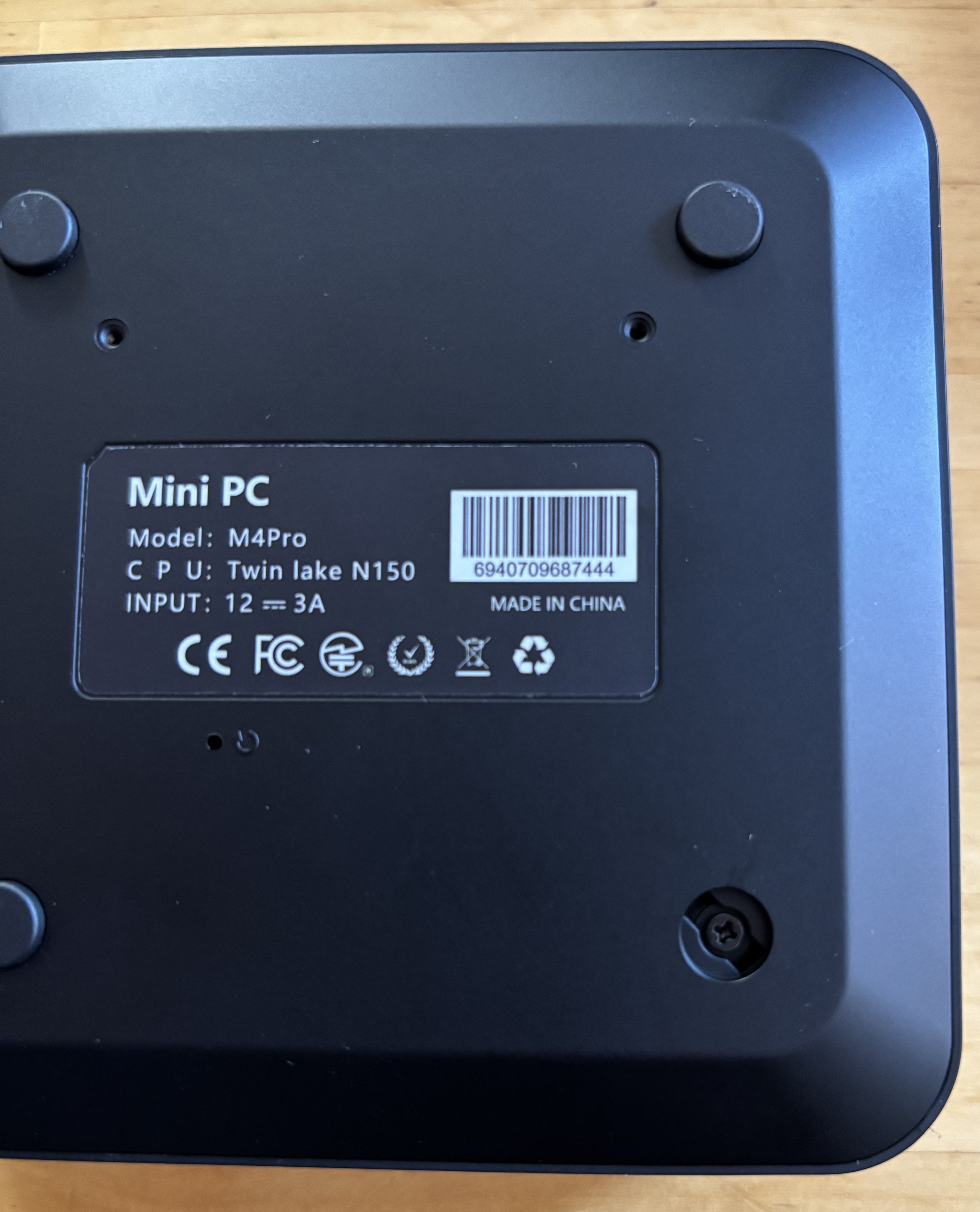

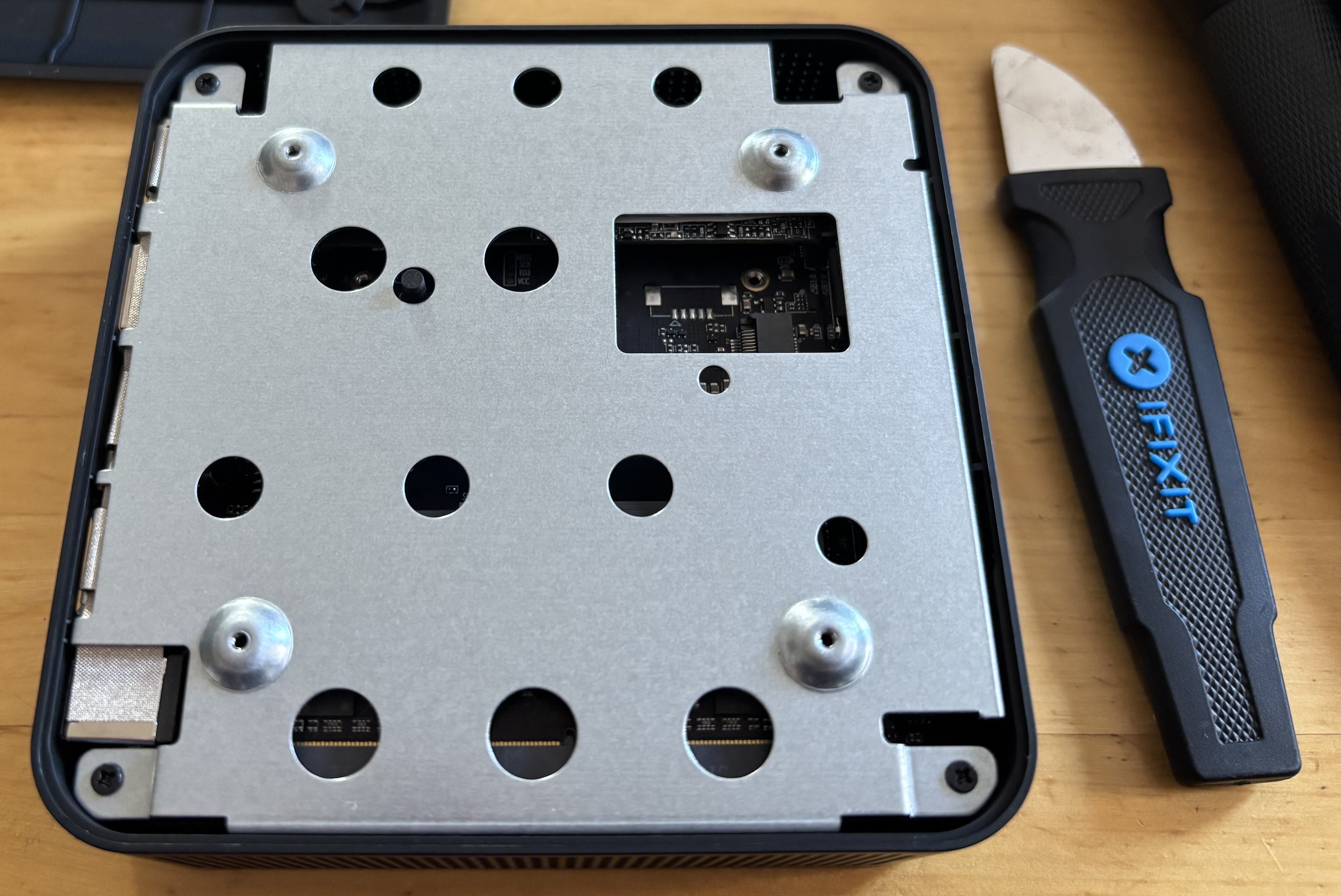

Zum Öffnen des Gehäuses müssen zuerst die Gummifüße entfernt werden. Die kann man einfach mit dem Finger herauspopeln. Dann braucht man einen kleinen Kreuzschraubenzieher um die 4 Schrauben zu entfernen. Den Plastikdeckel kann man dann mit dem Fingernagel oder einem dünnen Spachtel heraushebeln. Darunter kommt eine Metallplatte zum Vorschein, die auch nochmal mit 4 Kreuzschrauben befestigt ist.

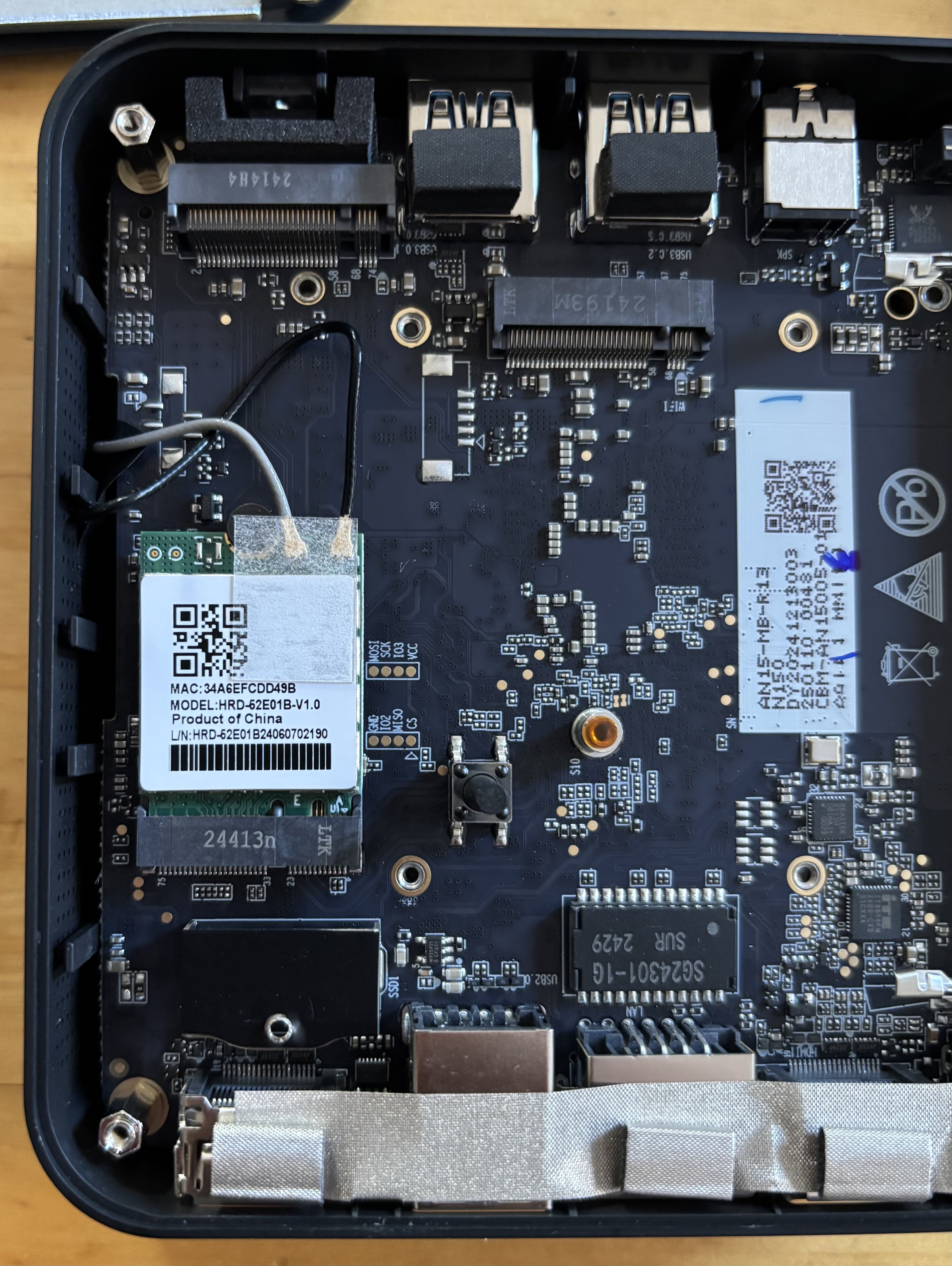

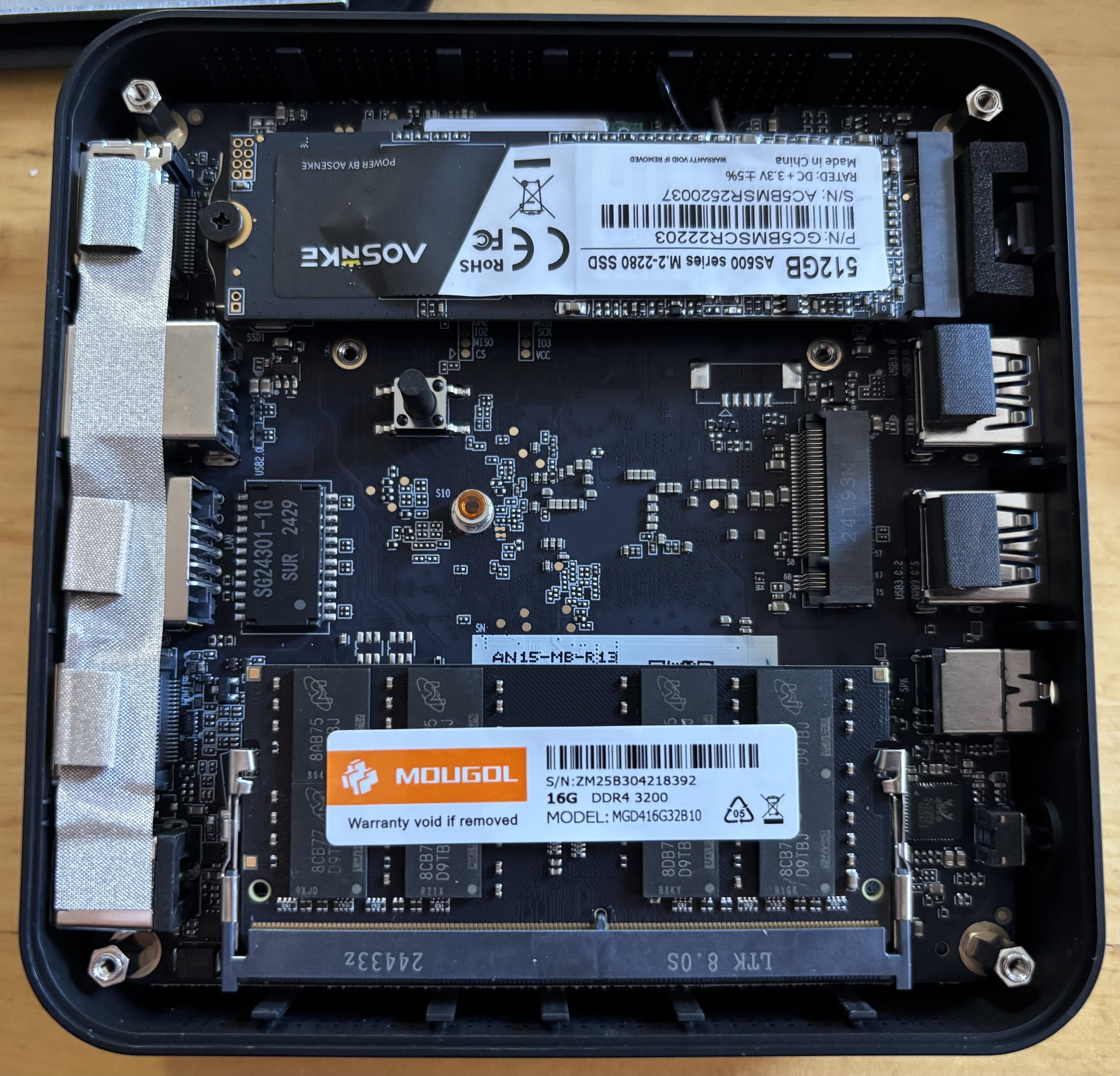

Wenn auch die Metallplatte entfernt ist, sieht man den RAM und die SSD. Außerdem gibt es einen unbelegten Slot für eine weitere m.2 NVME SSD in der 2242-Bauform (d.h. 42mm Länge). Achtung, ich habe versucht hier eine m.2 SATA SSD zu verbauen, die wird jedoch nicht erkannt. Wie wir in der obigen Ausgabe von lspci erkennen können, ist kein SATA-Controller verbaut. Der Soyo M4Pro unterstützt also nur NVMe/PCIe-SSDs.

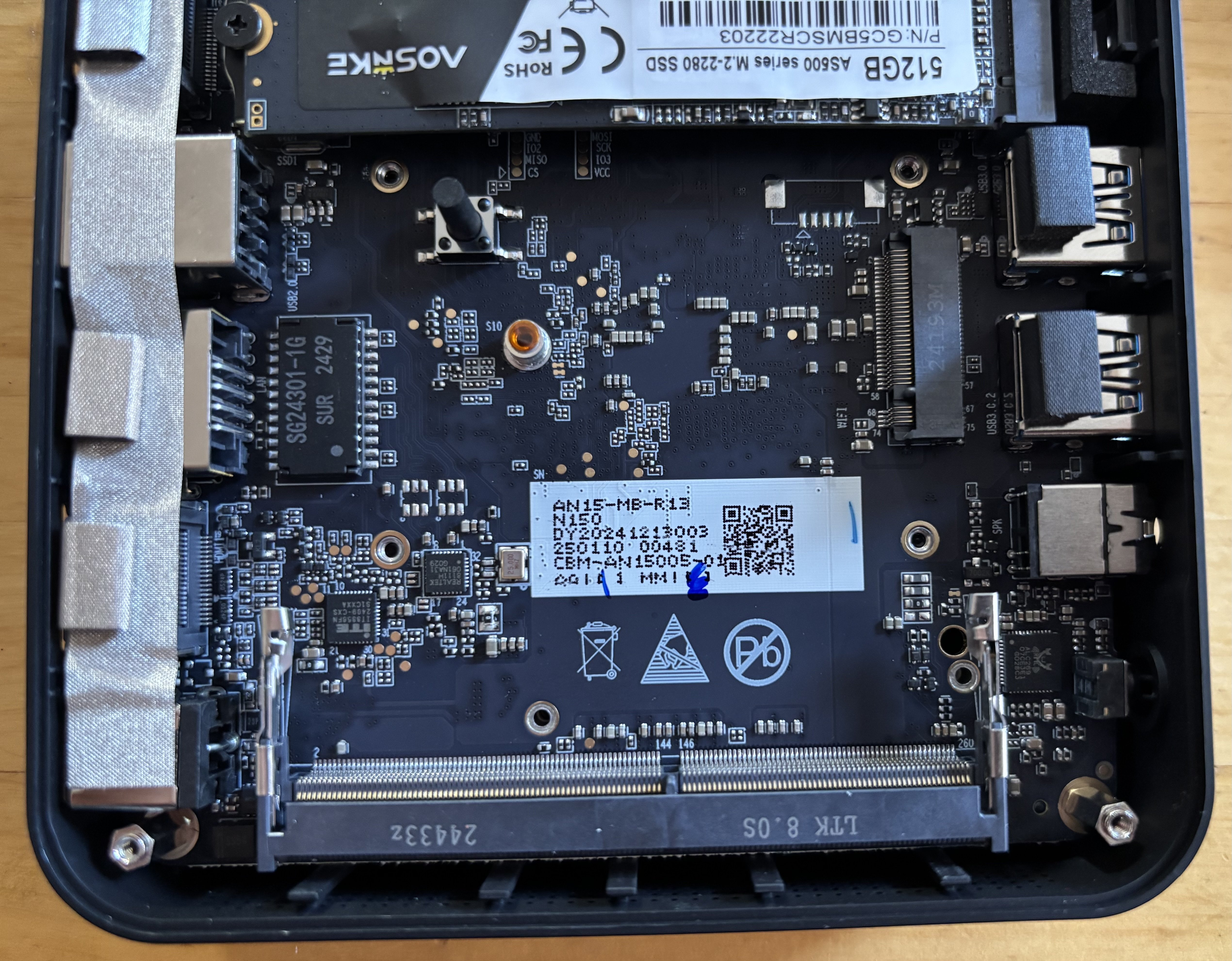

Unter dem RAM-Riegel befindet sich vermutlich die Bezeichnung des Motherboards/SOC. Eine Internetsuche nach "AN15-MB-R13" und "CBM-AN15005-01" bringt leider keine hilfreichen Ergebnisse. DY20241213003 bezeichnet wahrscheinlich das Produktionsdatum, d.h. das Gerät wurde vermutlich am 13.12.2024 hergestellt. Das ist gar nicht lange her und erscheint plausibel. Laut Intel-Webseite wurde der Intel N150 erst im Q1 2025 auf den Markt gebracht.

Intel N150

Der Prozessor wurde nur minmal gegenüber dem Intel N100 verbessert. Statt 3,4GHz maximaler Taktfrequenz gibt es jetzt 3,6 Ghz. Beide haben 4 Kerne und 6W TDP. Außerdem wurde die Intel-Grafikeinheit leicht verbessert und hat nun 1Ghz Taktfrequenz statt 750MHz beim Vorgänger.

USB

Der Soyo M4Pro hat insgesamt 4 USB-A und 2 USB-C-Schnittstellen. lsusb meldet folgendes:

Bus 004 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 003 Device 003: ID 0bda:b85b Realtek Semiconductor Corp. Bluetooth Radio
Bus 003 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Außerdem hier nochmal die relevante Ausgabe von lspci:

# lspci | grep -i usb
00:0d.0 USB controller: Intel Corporation Alder Lake-N Thunderbolt 4 USB Controller
00:14.0 USB controller: Intel Corporation Alder Lake-N PCH USB 3.2 xHCI Host Controller

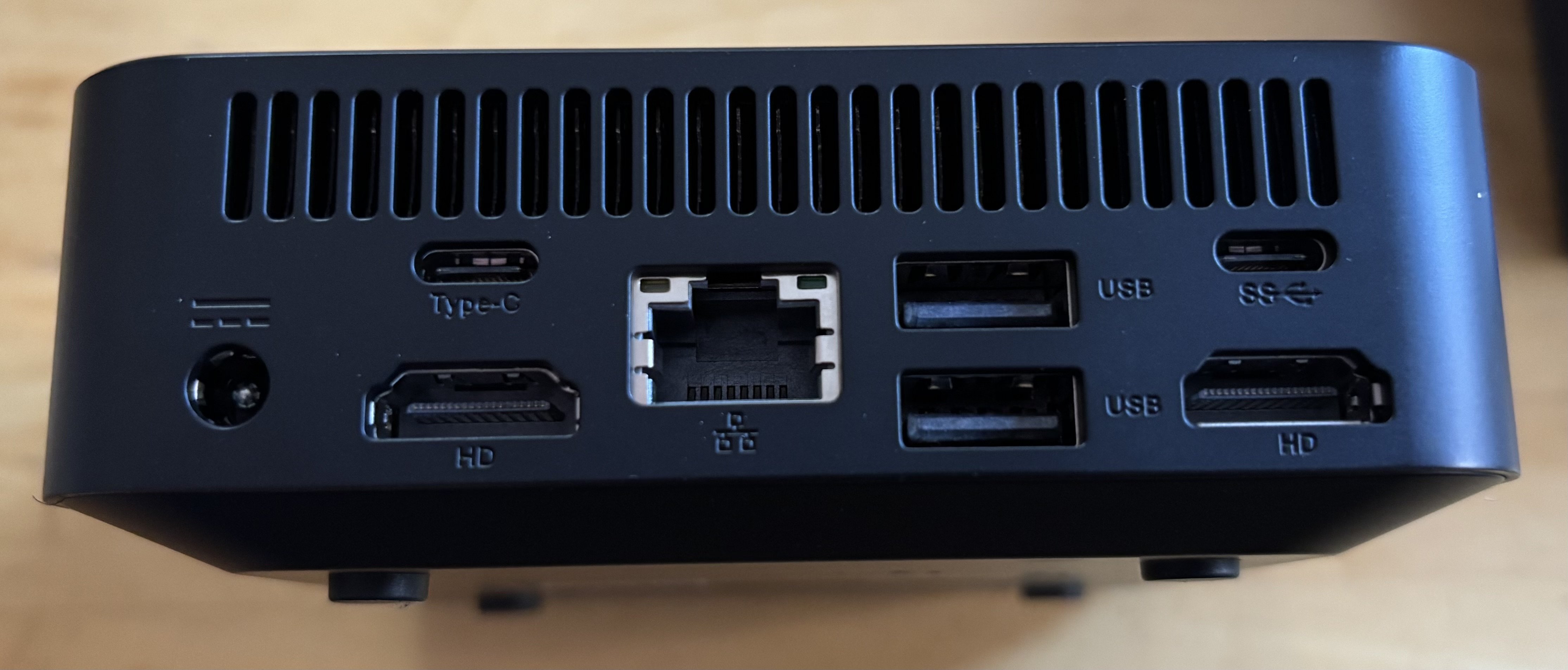

Ich gehe daher davon aus, dass die hinteren beiden USB-Ports nur USB 2.0 unterstützen. Die vorderen, blauen USB-Ports unterstützen vermutlich USB 3.2. Der mit SuperSpeed gelabelte USB-C-Port unterstützt vermutlich Thunderbolt, der andere lediglich USB 3.2. Getestet habe ich das allerdings nicht.

Debian GNU/Linux auf dem Soyo M4Pro

Der Soyo M4Pro kommt mit einem vorinstallierten Windows 11. Damit kann ich aber nichts anfangen. Da ich den Mini PC als Heimserver einsetzen will, habe ich mich entschieden Debian 12 Bookworm zu installieren. Leider hatte ich mit dem offiziellen Debian-Installer kein Glück. Beim Formatieren der SSD gab es immer wieder Fehler, teilweise ist die Device-Node (also /dev/nvme0n1) verschwunden. Vermutlich ist der Kernel im Installer-Image zu alt für die relativ neue Hardware.

Debian 12 habe ich per debootstrap mit grml installiert, dazu schreibe ich noch einen separaten Artikel. An dieser Stelle sei nur soviel verraten, dass mit Kernel 6.12.9 aus dem Debian Backports alles wunderbar läuft. Die Firmware für die Realtek LAN-, WLAN- und Bluetooth-Adapter kommt mit dem firmware-realtek-Paket. Für die Firmware der Intel-Grafikeinheit muss das Paket firmware-intel-graphics installiert werden. Beides ist nur im non-free-firmware-Repository enthalten, d.h. die folgende Zeile muss zur sources.list von apt hinzugefügt werden:

deb http://deb.debian.org/debian bookworm main non-free-firmware

Für alle die sich gerne ein vollständiges Bild über die Hardware machen wollen, habe ich hier noch die komplette Ausgabe von lshw abgelegt.
